Tworzenie sie wirow na skrzydle pasmowym.
samo piekno..
30 czerwca, 2016
Tunel aerodynamiczny
W tak zwanym miedzyczasie,
po zgrabnej i szybkiej konstrukcji podpór do modelu,
wykonalismy kilka testow w nowym tunelu.
wejście:
w srodku:
dymy i wiry książkowe:
dobrze, ze podpory wytrzymaly
:)
29 czerwca, 2016
23 czerwca, 2016
Formy winglet-ów
Bez dalszych ceregieli kolejne cztery formy negatywowe na dwa winglety:
szybki żelkot:
i gotowe na do żelowania:
i juz, scianki z plyty zdjete a naddatek kompozytu odciety:
wcześniej wspominana plastelina do uszczelniania:

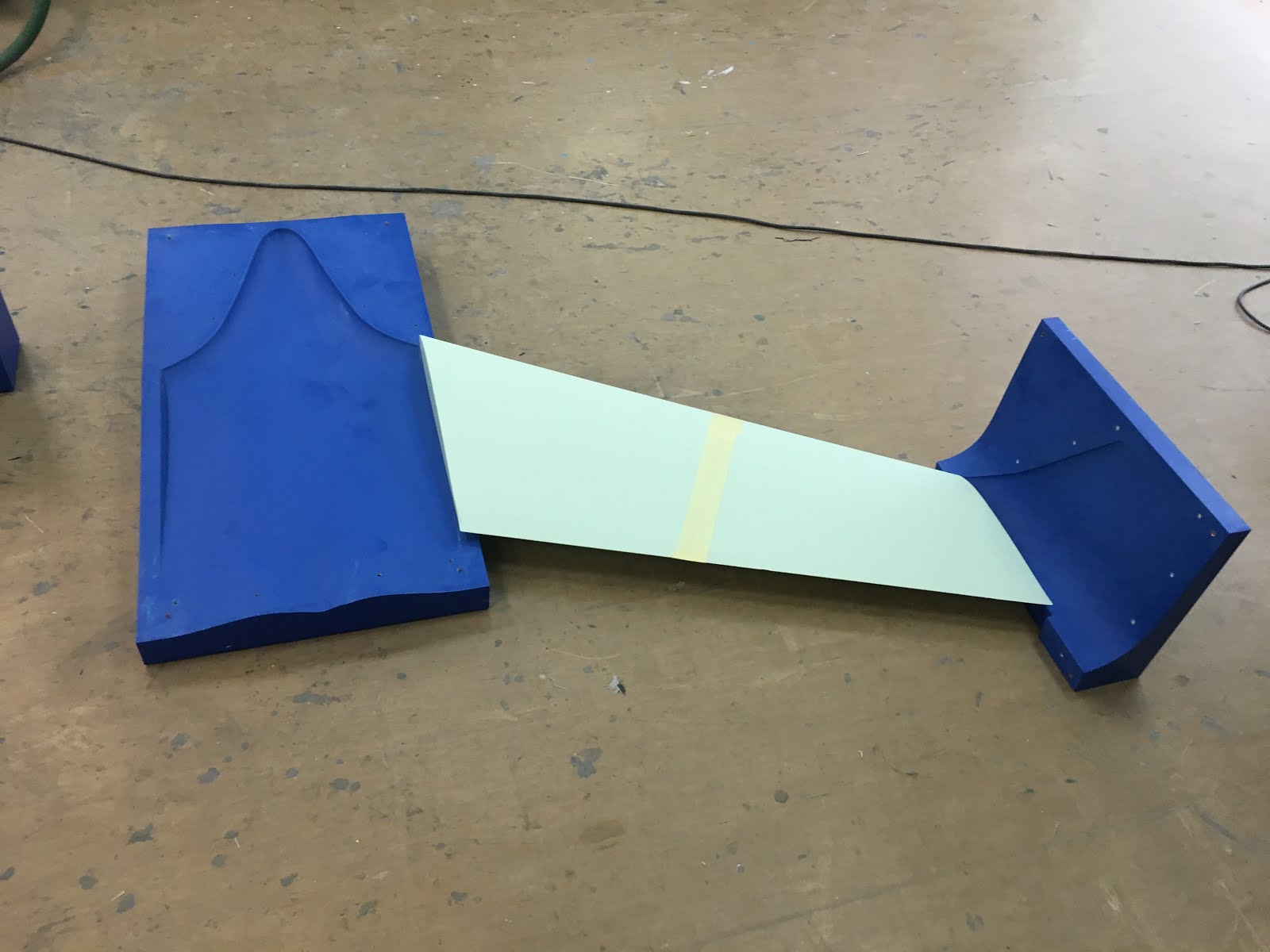

oraz zlozone razem z centroplatem:
aha, a w srodku rdzen skrzydla wyciety ze styroduru.
W nastepnym odcinku formy po polerowaniu :)
szybki żelkot:
i gotowe na do żelowania:
i juz, scianki z plyty zdjete a naddatek kompozytu odciety:
wcześniej wspominana plastelina do uszczelniania:
oraz zlozone razem z centroplatem:
aha, a w srodku rdzen skrzydla wyciety ze styroduru.
W nastepnym odcinku formy po polerowaniu :)
07 czerwca, 2016
Formy negatywowe, wzmocnienia
Najpierw odciecie naddatku tkaniny pila oscylacyjna:
Kilka ciec wyrzynarka w sklejce i wzmocnienie do obu form gotowe:
i ostatczny ksztalt foremnikow w pelnej krasie (oczywiscie przed szlifowaniem i polerowaniem):
w nastepnym posiedzeniu kolej na winglet-y
:)
...
Kilka ciec wyrzynarka w sklejce i wzmocnienie do obu form gotowe:
troche zywicy i tkaniny na polaczeniu formy i sklejki:
a na drugi dzien poz zzelowaniu i zdjeciu scianek bocznych:
w nastepnym posiedzeniu kolej na winglet-y
:)
...
Labels:
Kącik Konsturktora Wynalazcy,
Modele,
SHADOW,
UAV,
Warsztaty
03 czerwca, 2016
Budowa from negatywowych
Najpierw scianki z plyty wiórowej:
po uszczelnieniu plastelina przerw miedzy forma z prolabu a sciankami z plyty, solidna (i jakze piekna) warstwa żelkotu:

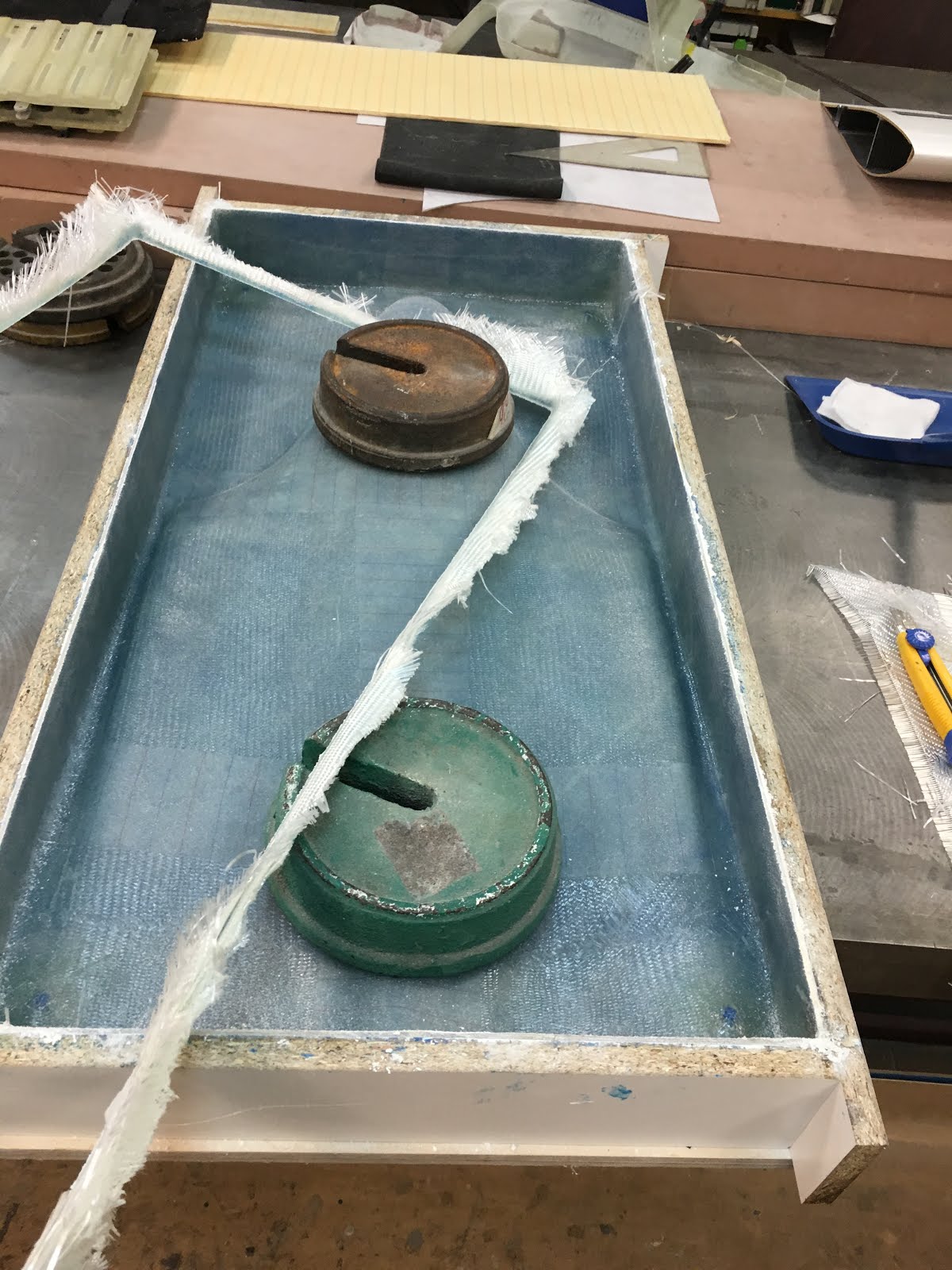

i kolejne warstwy tkaniny (wzdłuż, w poprzek i pod katem :) :
w koncu dolna forma skonczona (bez wzmocnien, te beda pozniej) i zżelowana na drugi dzień:
i czas na gorna forme centroplatu, jak zwykle zaczynami od przepysznego żelkociku...
i znowu tkaniny, w te i wewte..
ostatnie pociagniecia na ostatniej (najgrubszej tkaninie) i fajrant:
efekt na drugi dzień:
:)
...
po uszczelnieniu plastelina przerw miedzy forma z prolabu a sciankami z plyty, solidna (i jakze piekna) warstwa żelkotu:
i kolejne warstwy tkaniny (wzdłuż, w poprzek i pod katem :) :
w koncu dolna forma skonczona (bez wzmocnien, te beda pozniej) i zżelowana na drugi dzień:
i czas na gorna forme centroplatu, jak zwykle zaczynami od przepysznego żelkociku...
i znowu tkaniny, w te i wewte..
ostatnie pociagniecia na ostatniej (najgrubszej tkaninie) i fajrant:
efekt na drugi dzień:
:)
...
Labels:
Kącik Konsturktora Wynalazcy,
Modele,
SHADOW,
UAV,
Warsztaty
02 czerwca, 2016
SHADOW
Koncepcja opracowana, zoptymalizowana, virtualnie oblatana, a wyglada tak:
..chwile potem:
Pierwsze formy wyfrezowane ...
sie bedzie dzialo.
szlifowanie na mokro zajmuje czas, ale warto...
i warga juz gotowa:
a tkaninki czekaja na swoja kolej:
THE SHADOW
..chwile potem:
Pierwsze formy wyfrezowane ...
sie bedzie dzialo.
szlifowanie na mokro zajmuje czas, ale warto...
i warga juz gotowa:
a tkaninki czekaja na swoja kolej:
c.d.n.
Labels:
Kącik Konsturktora Wynalazcy,
Modele,
SHADOW,
UAV,
Warsztaty
