Końkurs

Noworoczny konkurs na malowanie NORD SHAODW-a

Procedura:
- Wydrukować
- Pokolorować (kredki we własnym zakresie)
- Fotka/Skan
- lub grafika komp
- Wysłać do mnie

Wymagania:
- Dominujący żółty (widoczność)
- Logo PW/MEL
- ...

preferowany motyw:

Nagrody przewidziane :)

PS.
Można zaprosić znajomych :)

@

Winglet - sklejony

Nie jest bez znaczenia w którym foremniku zostanie produkt! W tym wypadku to powierzchnia bazowa do wklejanie zamykającego żebra (plaska powierzchnia widoczna na dole foremnika) definiuje ten foremnik.

Success again! Jacek - Brawo TY!

Warto pamiętać aby odciąć nitki od spodu foremnika przed rozformowaniem :)

jak widac - szycia nie widać!!!

Po odcięciu nadmiaru tkanin, winglet gotowy do wklejenia żebra zamykajacego (jak sie wyfrezuje):

tym razem - spot on!!!

Jędrzej - foremnik skrzydła wyfrezowany perfekcyjnie - Brawo TY!

I to by było na tyle w tym 2016 roku.

Życzę wszystkim Wesołych Świąt i Szczęśliwego Nowego Roku !

Do zobaczenia wkrótce.

Andre

WIELKIE FREZOWANIE

Subject: szafka na narzędzia w przedpokoju u babci

Przesyłam kilka zdjęć pierwszego kretowego foremnika w trakcie kretowania. Zdjęcia nie są najlepszej jakości gdyż mój kreci aparat już dogorywa. Pozwalam Wam wykorzystać te zdjęcia na krecim blogu pod warunkiem, że moja praca zostanie doceniona i wychwalona pod niebiosa. (Czy krety w ogóle wychwalają pod niebiosa, czy pod podłoże…?) Jedyny problem to taki, że nie widziałem końcowego wyniku – foremnika w kreciej postaci. Chociaż biorąc pod uwagę, że i tak nie wiem za jakie grzechy Wam to robię, to może nie muszę się za bardzo przejmować tym jak rano się okaże, że coś się jednak spie… i cała robota w p...u.

Krecich snów

Jędrzej

Winglet - klejenie

Zanim bedzie mozna skleic obie polowki ze soba, trzeba pozbyc sie tkanin wystajacych poza czesc "robocza" (negatyw polowki produktu) foremnika. Z powodu braku odstopniowania, proces ten nalezy wkonac z nalezyta uwaga aby nie znisczyc foremnika.

niezastąpiony nóż tapicerski w użyciu

foremnik gotowy do zdjecia wargi

oba foremniki jednego wingletu gotowe do nakładania kleju (czyli zwywicy z aerosil-em)

rozprowadzenie kleju na krawędzi spływu

klej naniesiony na wargę (u góry widoczny tzw. "szyty kompozyt")

Klej naklada sie jak krem na tort - torebka foliowa z otworem do wyciskania zawartosci:

Foremniki zlozone razem i skrecone srubami - żelują..

Trzymam kciuki...

@

Winglet - w nowej technologi

"Cwiczenie czyni mistrza.."

Nieustajace pasmo sukcesow dla zachowania zdrowgo rozsadku jest czasami przerywane, nazwijmy to, mniej udanymi sukcesami. Kolejny winglet, choc wygladal calkiem niezle, nie zostal zakwalifikowany do kolejnej rundy.

Przekladki na nowy komplet zostaly wstepnie ztermoformowane do ksztaltu foremnikow. Niestety nie zapewnia to wystarczajacej dokladnosci do zapewnienia stablinej pozycji podczas laminowania. I tu (UWAGA!) nastapil kolejny przelom w technologi kompzytowej - tzw. kompozyt przekładkowy szyty.

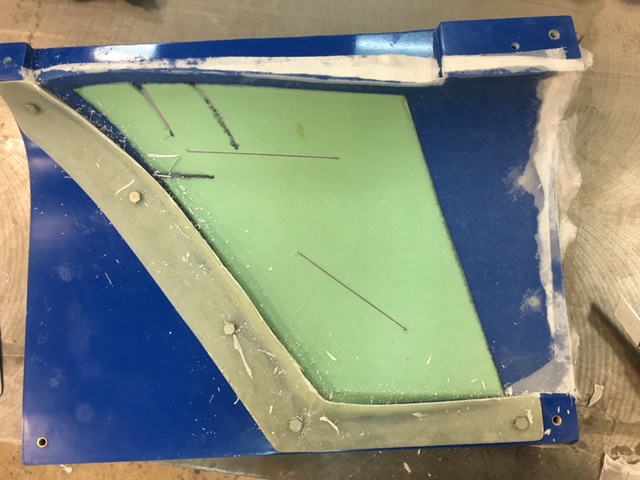

Oto on w przyblizeniu, przkladka zostanie "przyszyta" do foremnika za pomoca niezbyt wyrafinowanych urzadzeni: czyli igły z nitką:

Jak sie mozna domyslec, foremnik zostal przewiercony na wylot wiertlem 1mm, w odpowiednio dobranych do lokalnej krzwizny miejscach. Dzieki temu, przekladka dopiero co polozona na przesyconych tkaninach pozostanie nieruchomo podczas kolejnych etapow laminowania (tj. nakladania i przsycania warstwy zamykajacej oraz pozostalych do formowania próżniowego).

Pierwszy zszyty kompozyt :)

Nastepnego dnia po zżelowaniu pod próżnią, kolejne warstwy zdejmowane z wyrobu:

worek prózniowy

drenaż

folia separacyjna

delaminaż

gotowy produkt z jeszcze niezdemontowana wargą

oraz druga polowka tego samego wingletu :

Teraz czas skleic obie polowki. Tym razem, polowki zostaly w foremnikach co zapewni ich precyzyjne sklejenie. @

Zagadka

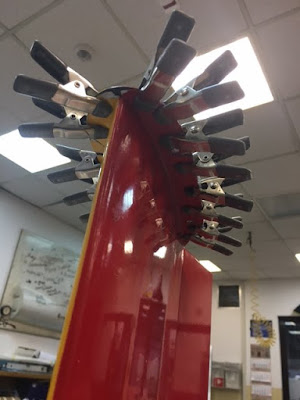

Projekt nie powiazany, ale za to ciekawy optycznie.



Dla dociekliwych, ktorzy zgadna co to, nagroda czeka...

:) / @

PS. Odpowiedzi zamieszczac w komentarzach.

Centropłat - struktura wewnętrzna cz.I

Wtorek.

Skoro nie udało sie zintegrowac struktury z centroplatem wczoraj, a mialo sie udac, to musi udac sie dzisiaj! No to do roboty..

"Podłogę" i dwie podłużnice nalezy skleic razem przed wklejeniem do centroplatu - dzieki temu nie beda latać po nim luzem podczas klejenia. Sprawa niby oczywista ale klejenie żywicą zajmuje całą noc (!!!f..k), i to tyle ze snu o dzisiejszej integracji :(

Ponizej podluznice ustawione prostopadle do "podlogi", zablokowane, dociażone i żelują, żelują, żelują, żelują, żelują, żelują, żelują, żelują, żelują, żelują, żelują... (i tak przez kolejne 24h)

Jest co prawda na to metoda, zbudowalem namiot/komore ze styropianu na okolo struktury podlaczylem nagrzewnice - i voila - struktura zwiazala ................ na koniec dnia.

W tak zwanym miedzyczasie...

Przygotowany kilka dni wcześniej winglet domagał sie niemo (prawie jak Jedrzej - patrz niżej) sklejenia - dwie polówki po przyklejeniu do foremników (tasma dwustronna), nasmarowaniu żywica (zmieszana z wypełniaczem dla niższej wagi i odpowiedniej  konsystencji TIKSOTROPOWEJ *) po brzegach, złożyłem razem do żelowania..

I tak oto oba foremniki skrecone 8-a srubami stoja i co - oczywiście żelują... (zaraza jakaś)

Ni stąd, ni zowąd  napatoczyl sie Jedrzej. Stracil co prawda mowe (powody tego stanu rzeczy nie nadaja sie do publikacji !), ale na migi pokazał ze udało mu się z sukcesem skończyć ostatnie próby przed WIELKIM FREZOWANIEM:

program zgrubny (frez D = 10mm)

Mimo w/w przypadłości dodźwigał nawet wyfrezowany na medal fragment foremnika skrzydła :) BRAWO TY.

program wykonczeniowy (fez D = 6mm)

c.d.n.

@

PS.

WIELKIE FREZOWANIE ma szanse nastąpić jutro lub pojutrze. Stand by.

____________________

* Tiksotropia (pamięć cieczy) - właściwość niektórych rodzajów płynów, w których występuje zależność lepkości od czasu działania sił ścinających, które na ten płyn działały. Na przykład niektóre płyny tiksotropowe mogą stać się przez pewien czas mniej lepkie, gdy podda się je intensywnemu mieszaniu.

Poszycia centropłatu

Z pamietnika mlodego konstruktora..

Poniedzialek. Rano.

Mialo byc tak pieknie, struktura wewnetrzna centroplatu zintegrowana z centroplatem. Pelna symetria, brak wyplywek, pelna profeska. Ale nie...

Próżnia włączona w piatek dawno sie wylaczyla, żywica zżelowała, więc z nieukrywana radością oraz niepokojącą satysfakcją przystąpilem do zrywania poszczegolnych warstw laminatu. Pierwsza warstwa - folia, której uszczelnienie jest tak frustrujace i zabiera tyle czasu oraz tasmy do pakowania !!! Zerwana, kilkoma wprawnymi szarpnieciami. Ukazujacy sie widok bieli drenażu syci oczy, ale tez uspokaja..

Drenaż, przesączony nadmiarową żywicą odchodzi z charakterystycznym dzwiekiem prucia, odslaniajac pierwsze zarysy uformowanej struktury kompozytowej w konfiguracji "sandwich" opartej na optymistycznie zółtych przekładkach piankowych :)



Ostateczny kształt ideału wciąż kryje niebieska separacyjna folia perforowana i delaminaż we frywolne czerwone paski. Folia z charakterystycznym szelestem odchodzi prawie jednym płynnym ruchem, gestem, i na koniec zostaje jak zawsze wymagajaca warstwa delaminażu, zazdrośnie chroniąca dostępu. Przywarta tak, że grozi oderwaniem struktury od foremnika, na co nie czas jeszcze. Powoli, systematycznie, ostrożnie i z uwaga, pas po pasie odsłania się przez weekend wyczekiwany laminat:

Nareszcie,  dolne poszycie centroplatu w pelnej krasie. Czas na demontaz wargi, jedyne 12 śrub do odkręcenia i poszycie bedzie wolne. Kilka ruchow i warga odchodzi bez zbednych problemów.

TaDaaa!!! Dolne poszycie centroplatu w końcu oddycha swobodnie. Warga troche za duza, ale to zawsze mniejszy probleml, niz gdyby byla za mala (hehe). Po wyczyszczeniu warga okazała się być dużym sukcesem.

Obiecane zdjecie gornego poszycia - jeszcze pod delaminażem, ale za to, z odcietymi nadmiarami tkanin.

Po przyszlifowaniu wargi i innych nadmiarow (co zajęło zdumiewająco dużo czasu) przyszedl czas na dopasowanie struktury wewnętrznej. Ta, dla milej odmiany, pasowała prawie bez żadnych poprawek :)

Poniżej hipnotyzujące ujęcia struktrury uwięzionej miedzy foremnikami...

Widoczne przyszlifowania podłużnic na samych noskach - w celu ustalenia odpowiedniego polozenia struktury wewnetrzej centroplatu wzgledem poszycia.

jutro, ciąg dalszy..

@
