Poniżej garść informacji na temat naszych doświadczeń w termoformowaniu. Uradzenie które zostalo zbudowane jest konstrukcja trywialnie prostą, ale pozwoli nam przetestowac zastosowanie technologii termoformowania w budowie UAV.
Konstrukcja termoformierki (od dołu):
Konstrukcja termoformierki (od dołu):
- skrzynka podcisnieniowa
- uszczelka na gornej krawedzi skrzynki
- podwojna ramka suwana mocujaca plyte ABS
- uszczelka na krawedziach od spodu ramy
- promienik IR (grill elektryczny plytowy - wymiarujący całe urządzenie)
- ocieplenie plytowe wykonane z wkładu używanego w kominkach
- konstrukcja aluminiowa podrzymujaca promiennik i jego ocieplenie
 |
| Tak wyglada nasza termoformierka do przeprowadzenia testow tej technologii |
Krotki film z samego momentu formowania sie wyrobu.
Poniżej niekompletnie opisana kolekcja zdjęć z doświadczeń w termoformowaniu.

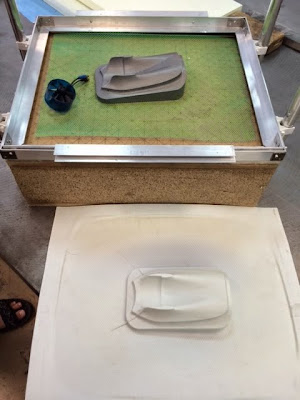

Konstrukcja oparta na grillu elektrycznym którego plyta grzewcza najlepsze czasy ma juz za soba. Jednak do nagrzania cienkich (do 2mm) plyt z ABS-u nadaje sie doskonale. Na zdjęciu obok widac skrzynke podcisnieniowa, wykonana z plyty
wiorowej, gdzie jej gorna pokrywa zostala nawiercona gesto otworami o
srednicy 1mm. Linie wyznaczajace otwory sa wciaz widoczne, kazde ich
przeciecie to otwor.
Co rownie istotne miedzy skrzynka o modelem do odwzorowania jest ulozona siatka zapewniajacy dobry odplyw powietrza spod rozgrzanego ABS-u.
- Przygotowanie modelu do termoformowania
| Przygotowanie form |
