New Design

Obecny projekt jest zdecydowanie zbyt skomplikowany i dlatego tyle rzeczy nie wychodzi, ale w następnym pozbędziemy się tej wady.

Struktura centroplatu

Frezarka postanowiła jednak współpracować i ostatecznie wycięła w "plaskatce" opisanej wczesniej wszystkie elementy struktury centroplata. Nie bede ukrywal, ze roznica miedzy virtualem a realem jest dramatyczna. Elementy wygladaja niby tak samo, a jednak...

Raz, dwa i puzzle 3d poukladaly sie prawie same:

Zachwytom nie było konca, zwłaszcza gdy struktura wyladowala w foremniku (do gory nogami, bo jest to foremnik gornego poszycia centroplata)

pasuje prawie idealnie, kilka maźnięć papierem i...

a tak bedzie wygladac kabina z perspektywy payload-u patrząc w tyl :)

a tak do przodu:

Krotki wypad do magazynu i lśniący foremnik powierzchni dolnej centropłatu w gotowości! Struktura również i tu pasuje jak ulał:

Oba foremniki obok siebie, w gornym (prawy na zdjeciu) widac ulozone przekladki na klapki.

Wczesniej opisywana struktura "kanapkowa" dociążona stalowym walcem (z dziurką) o wadze ok 1kg zachowuje sie nad wyraz poprawnie, ugiecie jest praktycznie niedostrzegalne :)

a oto chaos z którego wynurzyć ma się NORD SHADOW...

jutro tez jest dzień.

@

Shadow - Ogloszenie parafialne

Żarło. żarło i przestało !!!

Farba podkladowa zwiazala sie z rozdzielaczem, co oznacza, że produkty bez bardzo silnej perswazji nie chcialy oposcic foremnikow. Jak jednak wiadomo skądinąd, nie ma takiej rury co by sie nie dala odetkac i produkty ostatecznie opuscily foremniki. Ich stan jednak nie spelnial wysokich standardow naszej kontroli jakosci, bowiem wygladl tak:

 Foremniki wygladaly znacznie lepiej, ale tez wymagaly lekkiej konserwacji (lewy gorny juz lśni).

Dobra wiadomosc jest taka, ze obecnie wszystkie foremniki wrocily do pierwotnej, lsniacej formy. Inna wiadomosci to taka, ze caly proces laminowania trzeba zaczac od nowa :(

Jutro wiec malowanie i ponowne przygotowania.

Nieutulony w żalu @

P.S.
Proby frezowania struktury wewnętrznej centropłatu juz sie rozpoczely. Ponizej otwory ulżeniowe w podłużnicy.




MRS. FREZARKA

Frezarka Sentinel 1525, przestrzeń robocza: 1500x2500x350

ponizej kanapka z ktorej powstanie wewnetrzna struktura centroplatu:

Kanapka zostala zrobiona kilka miesiecy wczesniej i sklada sie tkaniny szklanej 80g/m2 nakladanej na gore i spod pianki (5mm grubości).

@

Rozformowanie I

Podciśnienie zdjęte z centropłatu łącznie z uszczelniająca folia (czarna), i następnie po kolei zdejmowane są: drenaż (biała "flanela"), separator (niebieska folia z otworami). Delaminaż (przepuszczalna folia z czerwonymi paskami) został do ostatecznego utwardzenia klapek.

i analogiczna sytuacji z jedną z połowek winglet-a:

teraz dobrze widac przymocowana wargę, delaminaż pozostal na miejscu.

No i to by było na tyle, job done..

@

Winglety i klapki

Sie będzie działo  :)

Podklejone wczoraj wargi doczekaly sie dzisiaj przyciecia i szlifowania.

Na zdjeciu jedna warga przed a durga po trymowaniu.

Niby nic, a udalo mi sie naruszyc ciaglosc powierzchni moje skóry.. :(
Ale nie że nożem, sam zaschnięty kompozyt wystarczył.



Przygotowane plyty prolabu na podstawach czekaja na frezowanie. Foremniki na skrzydla.

Mam nadzieje, ze juz w przyszlym tygodniu.

JĘDRZEJ - LICZYMY NA CIEBIE !!!!

A na dzisiaj, laminowanie klapek i wingletow. Zaczynamy od klapek, oto wstepna przymiarka:

i bez dalszych ceregieli nakladamy kolejne warstwy tkaniny po uprzednim zwilżeniu foremnika żywicą:

Czas na przekładki (sztywna pianka) do usztywnienia klapek. Powierzchnia foremnika niestety nie jest plaska, a sztywne przekladki nie chca sie latwo poddac i przykleic do niego. Ale co tam, przyjdzie próżnia i pozamiata :). Na koniec zamykamy strukturę kanapki tkaniną.

teraz delaminarz, separator, drenaż uszczelniajaca folia i próżnia we wlasnej osobie !!!

Ten sam proces do powtorzenia jeszcze 4 razy dla wingletow, czyli 2 tkaniny, przekladka uszytwniajaca i tkanina zamykajaca. Przekladki po krotkim spotkaniu z hot gun-em (prawe zdjecie) zdecydowaly sie laskawie przyjac ksztalt blizej przypominajacy winglet. Na koniec standardowo delaminarz, separator i drenaż.

Skupienie i poświęcenie - brawo TY!
Szklaneczka z prawej to bynajmniej nie piwo :(  - jeno żywica ...

-------------------------------------------------------------------------------------------------------------

Prosto nie bylo. Oklejenie foremnika folią i podlaczenie próżni okazlao sie w takiej konfiguracji być wyzwaniem nietrywialnym. ALE DA SIĘĘĘ. Ponizej foremnik bez wargi, za to zdjęcie następne prezentuje już foremnik z wargą. Krawędź natarcie wyraźnie wystaje ponad powierzchnię foremnika.


Co warte zauważenia, próżnia do foremnika powyżej została dostarczona za pomocą widocznego na zdjęciu wężyka tworząc swego rodzaju układ naczyń połączonych.

Foremnik z przymocowana wargą na krawędzi natarcia

A oto cała gromadka (5 sztuk !) w pełnej krasie - wynik całodziennej pracy - BRAWO MY :)

Próżnia podłączona w 3 miejscach (żółte skrętki) i dalej podana wężykami. Warga do centropłatu będzie użyta dopiero przy jego produkcji.

Jutro rozformowanie klapek...

@

Podkład

Farbe podkladowa mozna oczywicie polozyc po wykonaniu elementow, ale nie bedzie ona sie tak go trzymala jak podczas polozenia mokrego kompozytu na wyschniety podklad. Innymi slowy, komozyt podczas zelowania zespoli sie z widoczna ponizej farba podkladowa w jedna calosc nie do rozerwania!

Dwukrotne malowanie walkiem doskonale kryje powierzchnie pokryta rozdzielaczem.

I to by bylo na tyle, dzien sie konczy, jutro laminowanie :)

@

Wargi do wingletow

W tak zwanym miedzyczasie, zostaly wargi do dokonczenia. Brakowalo im offsetu, ktory w grubosci poszycia + jedna taknina nie zostal jeszcze dolaminowany.

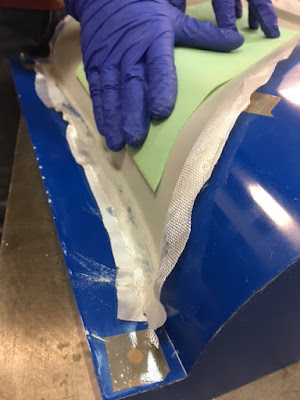

Przyciete wczesniej paski taknini leza na stole, warga juz posmarowana zywica czeka na ich polozenie.

Klejenie odbywa sie przy uzyciu stylowych rekawiczek lateksowych koloru blue oraz twarzowego fartucha bialego (dla odmiany) koloru :).
Robotka tak z typu klejacych i brudzacych...

Wargi z doklejonym offsetem spokojnie żelują odstawione na bok:

Po wyschnieciu, nadmiar tkaniny i żywicy zostanie usuniety.

@
