Sterolotka 3D optymalizowana topologicznie

Poniżej  skrócona relacja  kolegi z doświadczeń w zakresie optymalizacji topologicznej, o której już wcześniej było :)

Drukowanie 3D staje się coraz popularniejsze i tańsze. Mając możliwość włączenia się w projekt tworzenia UAV na wydziale, zrodziła się myśl zastosowania w jego budowie technologii drukowania 3D i wybór padł na sterolotkę.

Wykonano rozbudowany cykl projektowy, który składał się z kilku etapów. Pierwszym było odbudowanie modelu 3D skrzydła z wychylonymi powierzchniami kontrolnymi.

Następnie wykorzystano powyższy model, aby utworzyć siatkę do obliczeń przepływowych.

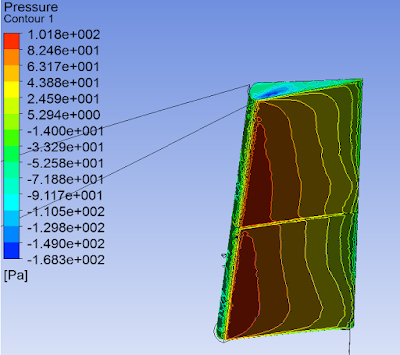

Siatkę wczytano do programu FLUENT, aby otrzymać rozkład ciśnień na powierzchniach sterolotki. Celem było wykorzystanie obciążenia do obliczeń strukturalnych.

Powyższy wynik został zaimportowany do analizy strukturalnej i optymalizacji topologicznej. Wynikiem ostatecznym i najlepszym z uzyskanych jest ten zamieszczony poniższej. Jest to oczywiście przekrój, aby pokazać strukturę.

Wynikiem była sterolotka z pokryciem 0,7 [mm] o wadze ok. 29[g], jednak, aby zredukować wagę postanowiono pozostawić jak najwięcej struktury, usuwając pokrycie. Ostatecznie po 6 godzinach drukowania otrzymano gotową część:



Jak można zauważyć mamy już gotowe miejsce pod zawias oraz uchwyt mocowania do serwa. Ostatnią czynnością był pomiar masy sterolotki wykonanej z materiału PLA:

Oczywistą rzeczą jest to, że wymaga ona pokrycia folią termokurczliwą oraz walidacji w tunelu aerodynamicznym. Efekt jest jednak zaskakujący i zachęca do rozszerzenia badań w tym kierunku. Mamy możliwość pominięcia pracy manualnej podczas klejenia, pracy z żywicą i formowania elementów.

@Dawid O.
